广州国成电力GCTSC系列 晶闸管无触点开关（TSC 动态电容投切开关）

一、产品概述

GCTSC 全称：GCTSC 晶闸管投切电容器无触点开关，广州国成电力科技自研，用于低压 0.4kV 无功补偿柜，作为电容器组电子投切执行单元，替代交流接触器、复合开关，适配冲击负荷、频繁投切工况。

晶闸管无触点开关参考外观

型号命名规则（行业通用标准，国成 GCTSC 沿用）

GCTSC - □ - □ / □

1.GCTSC：产品系列代号（国成晶闸管电容投切开关）

2.补偿类型：G = 三相共补；F = 三相分补

3.额定电压：400（AC400V）

4.补偿容量：30/50/60/80/100kvar 等

示例：GCTSC-G-400/50 → 三相共补、400V、投切 50kvar 电容器

二、核心工作原理

内置反并联大功率晶闸管模块 + 同步触发电路

电压过零投入：无合闸涌流，保护电容器

电流过零切除：无分断过电压、无电弧

无机械触点，不存在触点烧蚀问题

三、主要技术特点

1.快速响应：投切响应≤20ms，适合轧机、焊机、电梯、轨道交通等快速波动负

2.允许频繁投切：理论寿命≥1000 万次，适合动态连续补偿场景

3.运行静音：无机械动作噪音

4.内置多重保护

散热器超温保护（超温报警 / 闭锁投切）

缺相保护、晶闸管故障自检

风机散热（大容量机型标配轴流风机）

5.控制信号：标准 DC12V 电平控制（兼容主流无功补偿控制器）

6.电气隔离：光电隔离触发，抗电网干扰

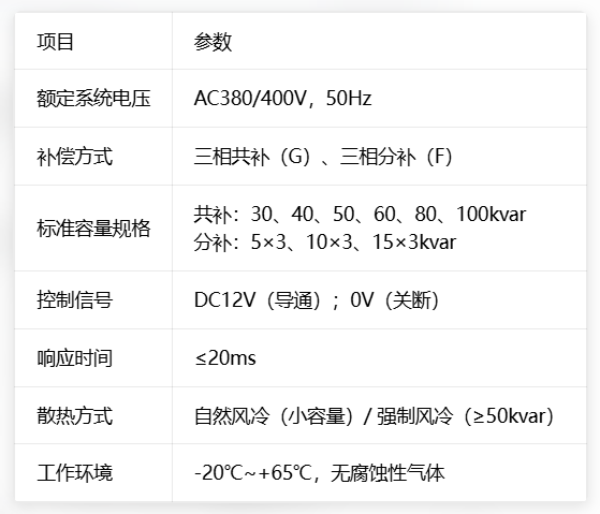

四、常规电气参数

五、适用场景

1.低压动态无功补偿装置（TSC 补偿柜）

2.谐波环境、配置串联电抗器的滤波补偿回路

3.负荷快速波动行业：冶金、注塑、港口起重、充电桩集群、商场楼宇、数据中心

4.三相不平衡场所：选用GCTSC-F 分补机型

六、选型注意事项

1.电容额定电压建议选用480V 电容器（匹配 0.4kV 系统 + 电抗器压降）

2.串联电抗器（电抗率 4.5%/6%/12%）须配套使用，抑制谐波、保护晶闸管

3.分补机型用于三相不平衡负载；对称负载优先选用共补，成本更低

4.柜体设计预留通风空间，避免散热不良触发过热保护

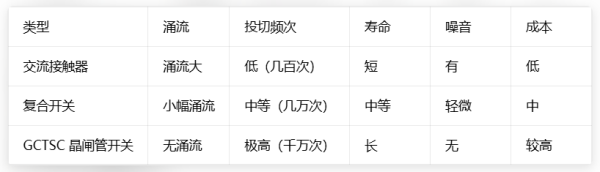

七、与传统开关对比
