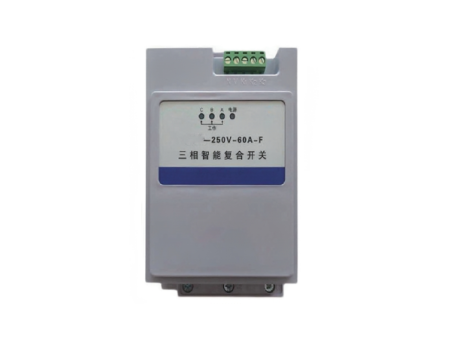

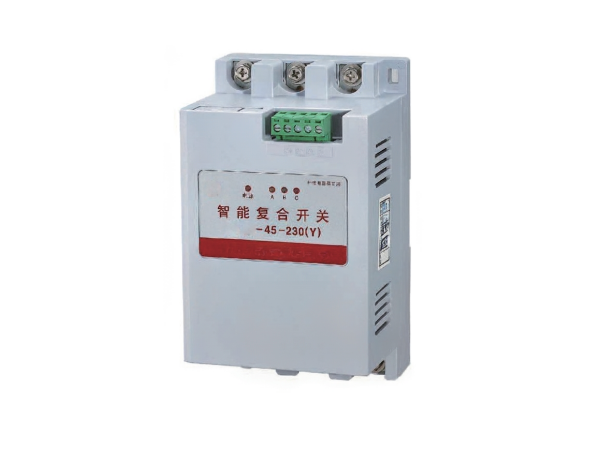

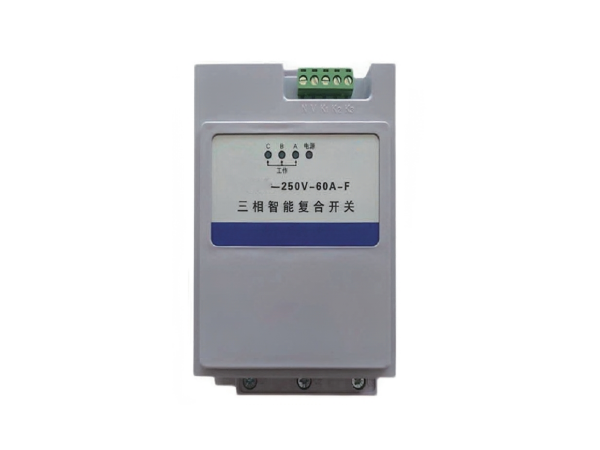

复合开关GCFK系列

简介：

GCFK系列复合开关是针对可控硅、无触点式固态继电器和交流接触器在低压无功补偿应用上存在的不足而研发的一款低压电容器投切开关，它结合了交流接触器和可控硅各自的优点。它采用高性能MCU控制投切，利用可控硅和磁保持并联运行，实现电压过零导通和电流过零关断，使得开关在接通和断开的瞬问完全过零投切，不产生涌流冲击和过电压。具有低功耗、长寿命、稳定可靠、故障率低等诸多优点，广泛应用于低压无功补偿领域。

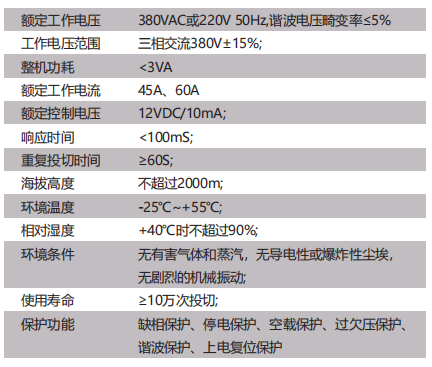

技术参数：

缺相保护：任何一相缺相时，自动断开，指示灯闪烁警示；

停电保护：开关接通后，若系统突然掉电，则自动断开；

空载保护：无负载拒绝闭合并闪烁指示灯警示；

过欠压保护：当发生过压460V或欠压300V时，自动断开，指示灯闪烁警示；

谐波保护(可选)：当发生谐波电压超限 时，自动断开，指示灯闪烁警示；

上电复位保护：上电自检并自动复位开关至分断状态；

型号说明：

产品型号：GCFK10L-F-45

企业代号：GC复合开关：FK

设计序号：10带硅；11同步；

控制方式：L电平式；C通信式；

电容连接方式：F分补；G共补；相间；

额定电流：45A，60A

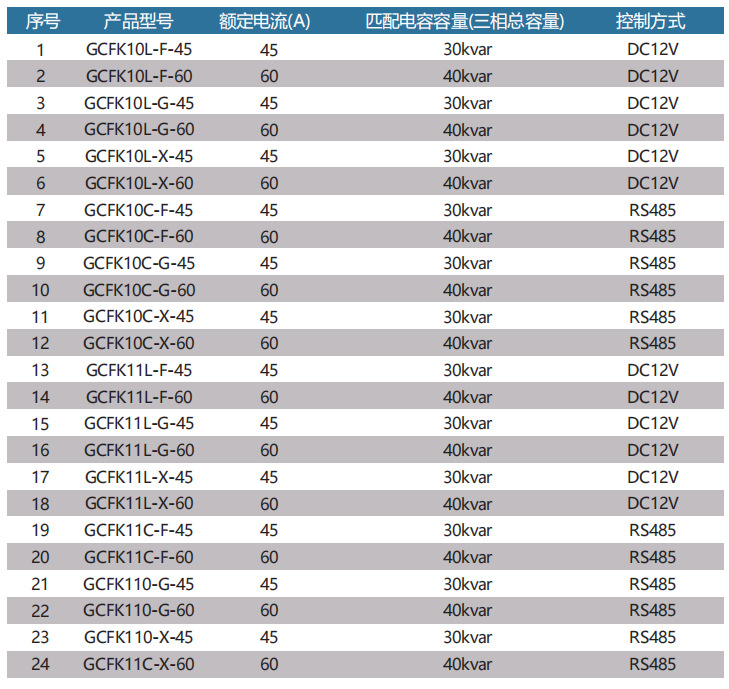

选型配置：

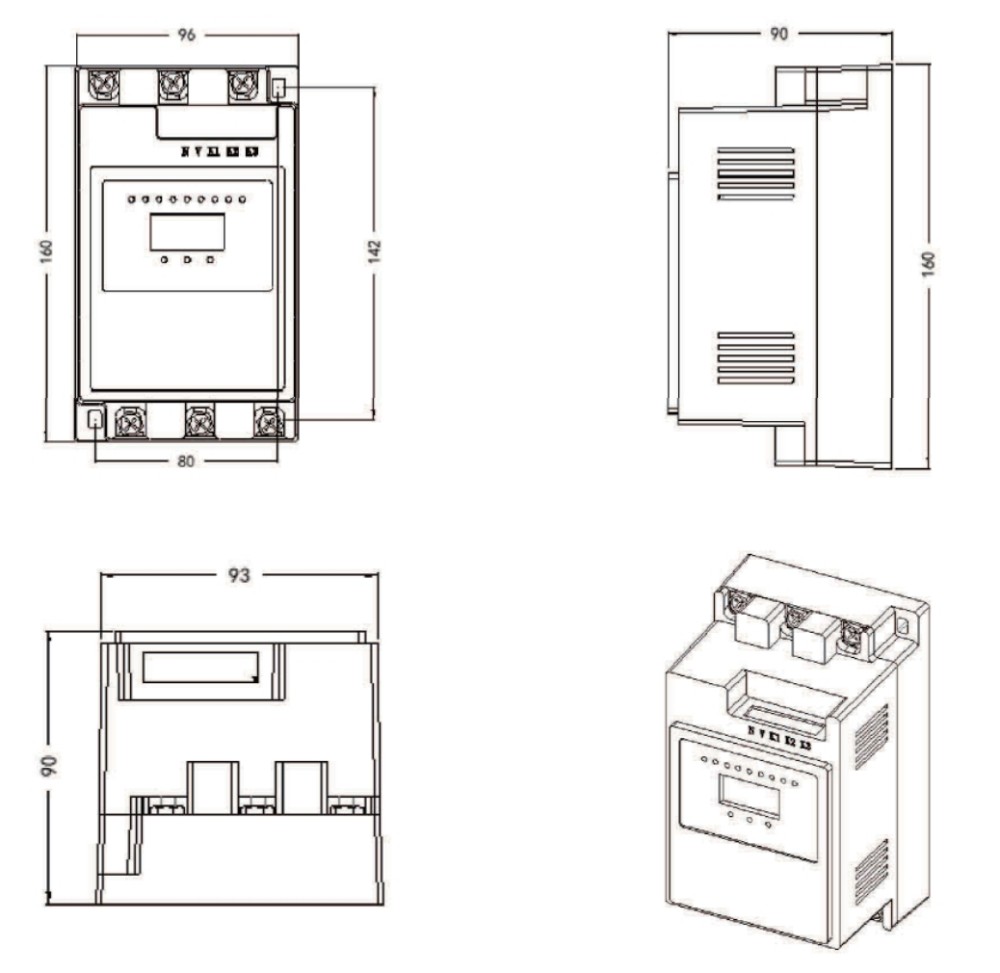

尺寸信息：

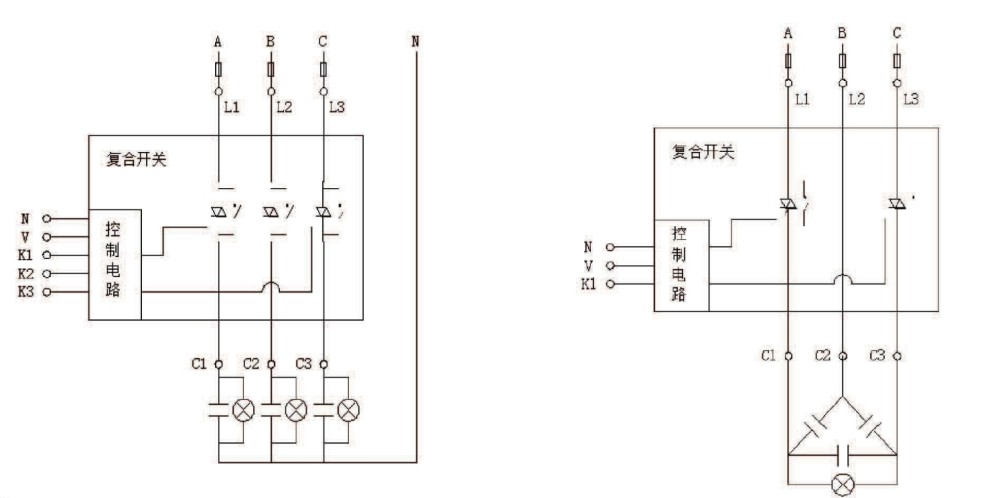

接线原理图：
