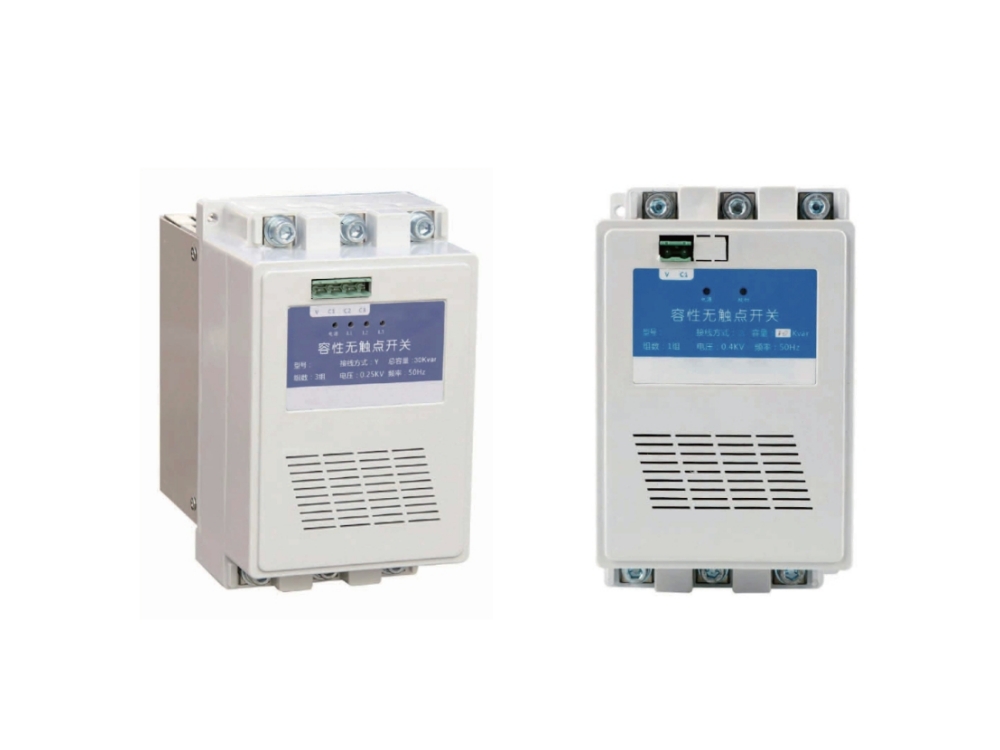

晶闸管无触点开关 GCTSC系列

简介：

晶闸管无触点开关(GCTSC系列)是一种智能化的低压电容器投切开关，主要由大功率反并联晶闸管模块、隔离控制电路、磁驱动触发电路、保护电路、散热装置等组成。它是一种无机械触点的电子开关，能根据负载无功电流的变化，对电力电容器组采用等电位过零快速投切，具有投入无涌流、切除无过压、无电弧重燃、无噪音、响应时间快、使用寿命长、稳定可靠、可频繁投切等优点。广泛应用于电容器组和LC滤波支路的快速频繁投切，可应对复杂工况下的电容器投切补偿。

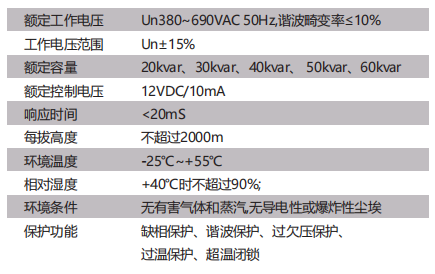

技术参数：

型号说明：

产品型号：GCTSC10L-F/220-20kvar

企业代号：GC

复合开关：FK

设计序号：10常规：20内角接

控制方式：L电平式C通信式

电容连接方式：F/220分补;G/380共补

额定容量：10~60kvar

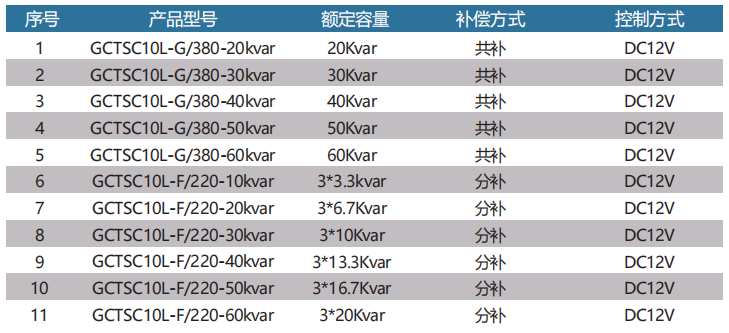

选型配置：

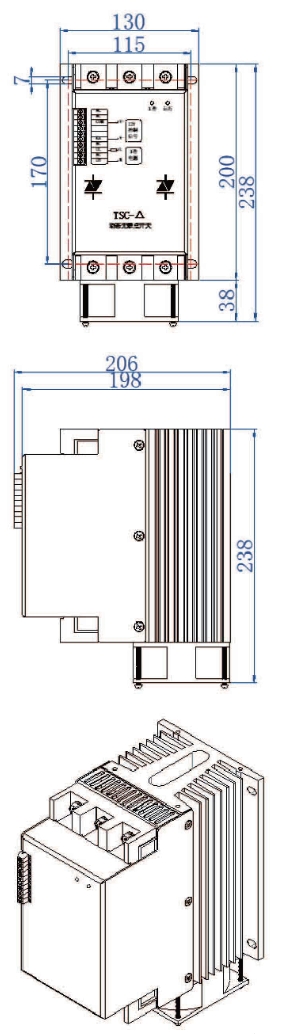

尺寸信息：

外形尺寸：长238mm*宽130mm* 高206mm

固定孔：7mm*10mm腰形孔

固定尺寸：170mm*115mm
