APF/SVG有源模块补偿系列

简介：

我公司竭诚为用户解决电能质量问题，有源滤波器/静止无功发生器具备综合电能质量治理能力。SVG可补偿无功以及13次以内低次谐波：APF可同时滤除2-50次以内的奇次谐波，滤波能力可高达97%以上，对阶跃变化的谐波完全补偿时间小于20ms。APF/SVG可多台同时并联运行，整机效率大于97.5%，完全适用于工业、民用领域各种情况，是非线性负载谐波治理与无功补偿的解决方案。

产品原理：

用户可以通过参数设置,使设备可以同时具备滤除谐波、动态 补偿无功、补偿三相不平衡、补偿电压跌落等功能。

型号说明：

产品型号：GCAPF- /£-◎-Ⓑ

GC：企业代号

APF：有源滤波器

额定电流( )：50A、75A、100A、150A

电压等级(£)：0.4KV

接线方式(◎)：3L三相三线制、4L三相四线制

安装方式(Ⓑ)：J机架式,B壁挂式

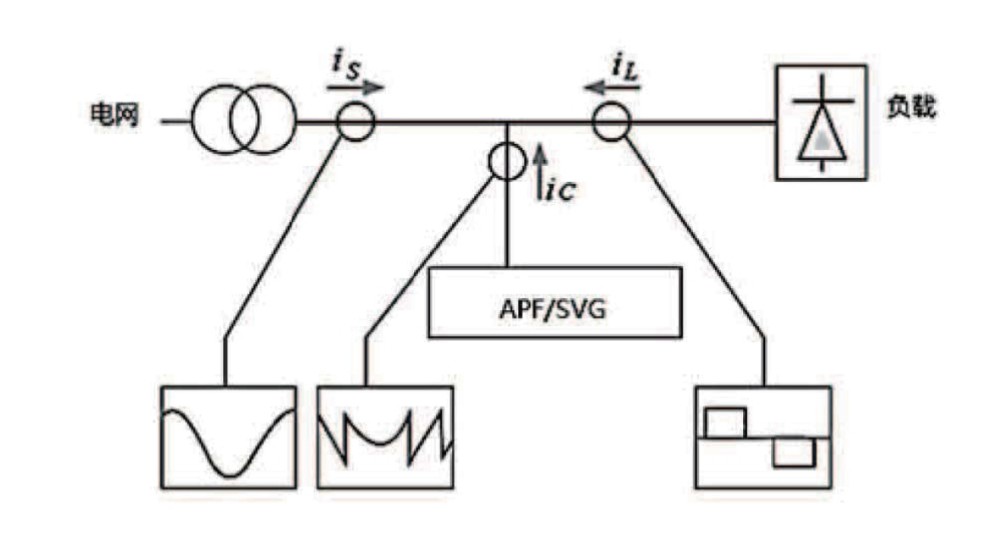

APF/SVG补偿原理图：

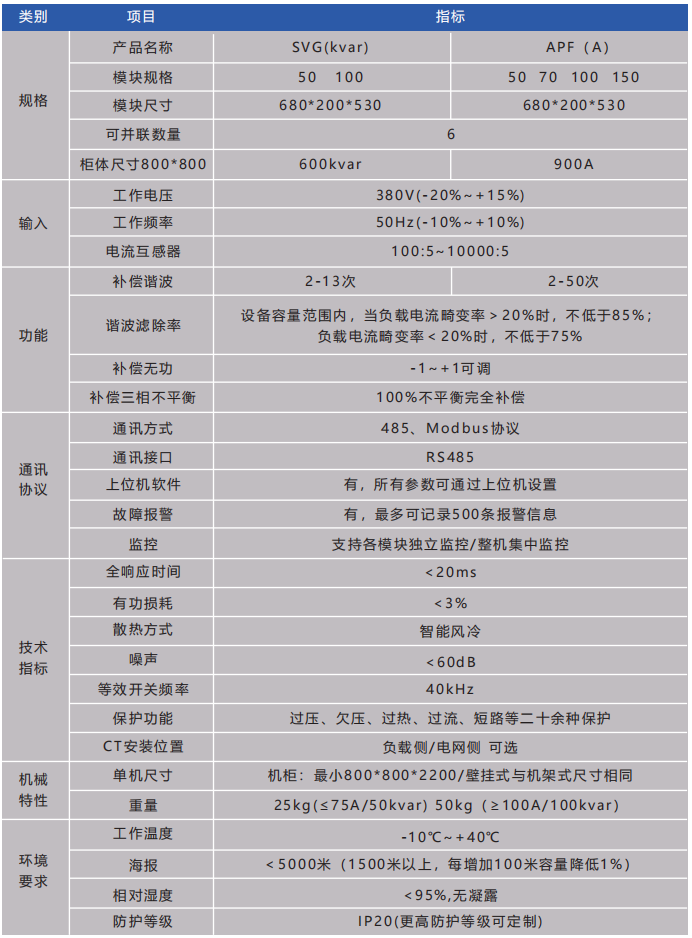

技术参数：

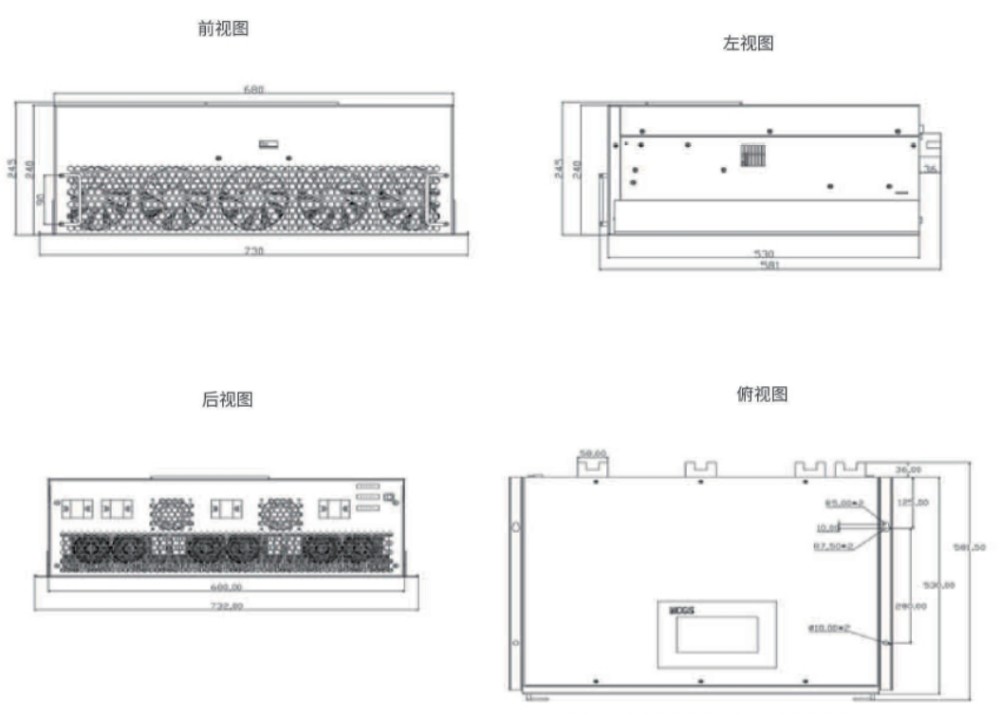

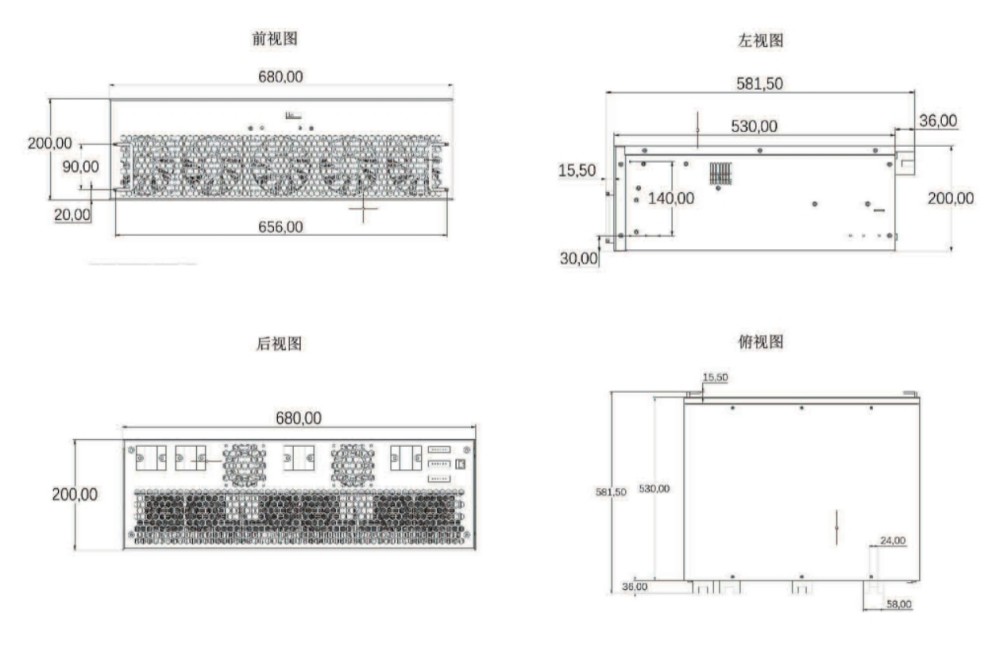

尺寸信息：

机架式

壁挂式
